SÉANCE 4 : Code de la Route
Signalisation verticale : Les indications
Cette séance porte sur la compétence " Conduire rationnellement et en sécurité le véhicule " ( quelque soit la catégorie du véhicule ; B, C ou CE ).
L'objectif de cette séance est d'identifier la signalisation verticale d'indications, et transformer ce signal routier en message adressé au conducteur pour conduire son véhicule en sécurité et dans le respect du Code de la Route.
​​Le coin du prof'...
Fiche séance
Documents enseignant
.png)
​​Le coin de l'élève...
Fiche contrat
Je découvre...
et j'apprends !
Je m'exerce !
Je m'évalue !
1 - Signalisation d'indications...
1.1 Règles de couleur : quelques rappels...
Forme : carré = INDICATION
​
​
Carré bleu = Indications routières
( proximité d'une installation, panneaux relatifs aux péages ou à un danger déjà signalé )
​
Carré bleu barré d'un trait rouge = Fin d'indications routières
​
​

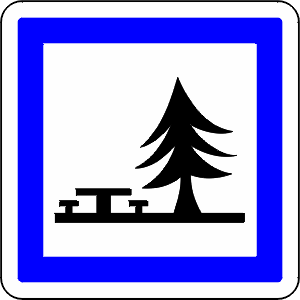

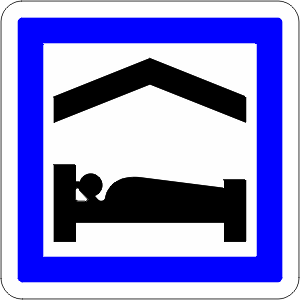

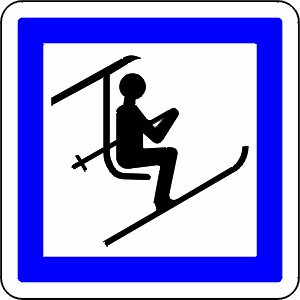

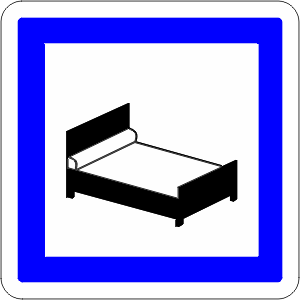

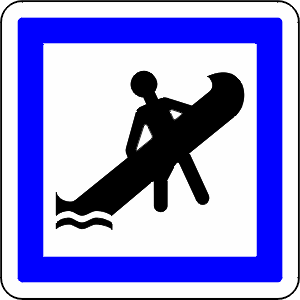

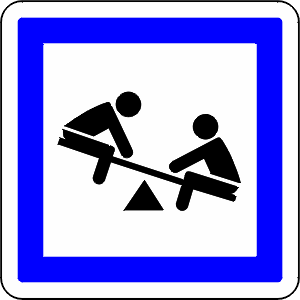

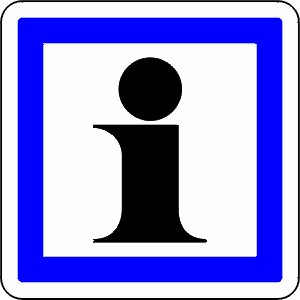

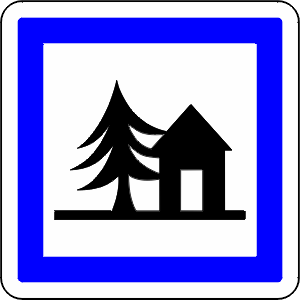

Carré blanc avec cadre bleu = Indications de confort
​
Carré blanc avec cadre bleu ou carré vert = Indications relatifs aux secours
​
​

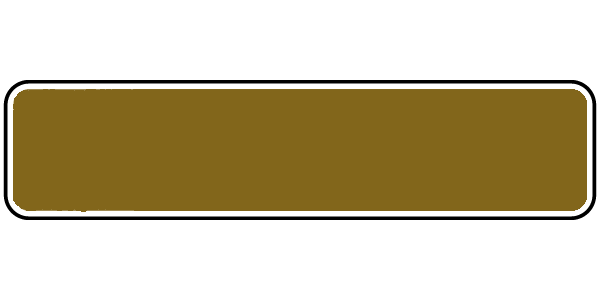

Carré ou rectangle marron = Indications touristiques
Carré jaune = Indications temporaires
.png)
1.2 Règles de positionnement
En règle générale les panneaux d’indications sont des panneaux de position, Sauf s’ils sont accompagnés d’un panonceau
​
1.3 Signalisation avec panonceau
Les panneaux d’indication peuvent être complétés par un panonceau :
​
- Panonceau de distance, quand ils sont placés en position avancée :
​
​
- Panonceau d’étendue :
​
​
- Panonceau de catégorie, quand l’information ne concerne que certains usagers :
2 - Signalisation d' indications routières :
2.1 Route à accès réglementé :
2.1.1 Route à accès réglementé :
Signal d’indication : Route à accès réglementé
Ce panneau indique une route à accès réglementé ou route express.
Ce type de route n'est pas obligatoirement à sens unique ; elle n'est donc pas toujours limitée
à 110 km/h.
L'accès est interdit aux piétons, cyclistes et cyclomotoristes, aux tricycles et quadricycles à moteur ne nécessitant pas un permis de conduire, et les véhicules agricoles
=
+
+
+
Comme sur autoroute, il est interdit
- de faire demi-tour ou marche arrière,
- de s’arrêter ou stationner, même sur l’accotement,
sauf sur les aires spécialement aménagées à cet effet .
= +
Signal de présignalisation : Aire de services ou de repos sur une route à chaussée séparée
Signal d’indication : Fin d’une route à accès réglementé
La fin ou la sortie de cette route à accès réglementé ou route express est signalée par ce panneau
2.1.2 Autoroute :
Signal d’indication : Début d'une autoroute
Ce panneau indique l'entrée d'une autoroute (que celle-ci soit payante ou gratuite).
Elle a les mêmes restrictions d'accès à certains usagers qu'une route à accès réglementé. Elle est interdite à tous les véhicules qui ne peuvent circuler à plus de 40 km/h.
=
+
+
+
​
La vitesse y est limitée à 130 km/h par temps sec, 110 km/h lorsqu'il pleut (et 50 si la visibilité ne dépasse pas 50 m).
Dans des conditions normales, lorsque la chaussée comporte 3 voies ou plus, la voie de gauche est réservée aux véhicules circulant à 80 km/h au moins.
Signal de présignalisation :
Aire de services ou de repos sur autoroute
Signal d’indication :
Fin d’une autoroute
Attention, sortir d’une autoroute, c’est aussi et surtout retrouver les difficultés du réseau routier. Il faut dont être particulièrement attentif le temps de se réadapter :
- à la circulation en double sens, en particulier pour les manœuvres de dépassement
- à la présence d’autres usagers comme les cyclistes, les véhicules agricoles ou les piétons
- aux intersections et régimes de priorité
- aux limitations de vitesse ( attention à la fausse impression de rouler lentement !)
2.1.3 voies cyclables :
Signal d’indication :
Début d’une piste ou bande conseillée et réservée aux cycles à 2 ou 3 roues
Ce panneau indique une piste ou une bande cyclable, donc réservée aux cyclistes.
Ils ne sont pas obligés de l'utiliser, mais elle leur est vivement conseillée.
Tout arrêt, stationnement ou même circulation d'un autre usager y sont interdits.
conseil
≠
obligation
Mais les piétons et les conducteurs des autres véhicules n’ont pas le droit d’emprunter cet aménagement ni de s’arrêter !
Signal d’indication :
Fin d’une piste ou bande cyclable conseillée
Signal d’indication :
Début d'une voie verte
​
Ce panneau indique une voie verte, donc réservée aux cyclistes, cyclistes et même parfois les cavaliers.
Ils ne sont pas obligés de l'utiliser, mais elle leur est vivement conseillée.
La circulation des véhicules à moteur y est interdite.
​
​
=
Les véhicules à moteur n’ont pas le droit d’emprunter cet aménagement ni de s’arrêter !
Signal d’indication :
​Fin d’une voie verte
2.2 Stationnement :
Signaux d’indication d'une aire ou d'un lieu aménagé pour le stationnement
Ces panneaux indiquent un lieu aménagé pour le stationnement.
Le symbole du bas, lorsqu'il est ajouté, précise les modalités du stationnement : gratuit, gratuit à durée limitée contrôlée par disque ou payant.
Signal de position d'un lieu aménagé pour le stationnement : Parking gratuit
Signal de position d’un lieu aménagé pour le stationnement : Parking gratuit à durée limitée avec contrôle par disque
En règle générale les places de stationnement sont délimitées par du marquage au sol bleu : on parle aussi de « zone bleue »
Signal de position d’un lieu aménagé pour le stationnement : Stationnement ou parking payant ( à durée limitée )
_gif.gif){kind=small}
Signaux d’indications diverses par texte, ici pour une modalité de stationnement
Il arrive qu'un simple texte illustre un panneau d'indication.
Ici, il indique les modalités de stationnement, mais ces informations peuvent être variées
Signal d’indication d’une réglementation communale pour le stationnement des caravanes et des camping-cars
Ce panneau, implanté aux entrées d'une agglomération, précise la réglementation concernant le stationnement des caravanes et des camping-cars.
Un panonceau peut en préciser les modalités.
2.3 Vitesse régulée :
Signal d’indication : Section de route à vitesse régulée
Ce panneau de indique une portion de route (ou d'autoroute) à vitesse régulée : des panneaux à messages variables (lumineux) peuvent abaisser la limitation de vitesse afin que la circulation soit la plus fluide possible, en limitant les écarts de vitesse entre les usagers.
Cela permet de réduire le risque d'accidents, de bouchons, de pollution, ainsi que les temps de parcours. En effet, un abaissement de la vitesse évite les accidents, donc les ralentissements qui y sont liés.

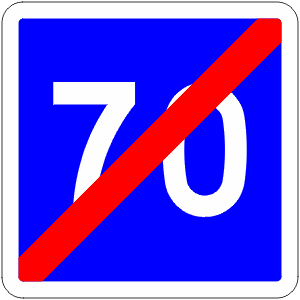

Signal d’indication : Début et fin d'une section de route avec vitesse conseillée
Ce panneau conseille une vitesse (ici : 70, mais cette valeur peut varier). Si les circonstances le permettent, il est recommandé de circuler à cette vitesse afin de garantir une circulation fluide et sûre.
Le panneau qui y met fin est facilement identifiable : il s'agit du même panneau, barré.
2.4 Emplacements réservés :
Signaux de position : Arrêt d'autocar ( ou autobus )
et Tête de station de taxis
Ces 2 panneaux désignent des emplacements réservés (donc interdits à tout autre usager). L'un est une tête de station pour les taxis, l'autre un arrêt d'autocar (ou d'autobus). Généralement, un marquage au sol spécifique délimite ces emplacements.
Signal de position : Arrêt de tramway
Ce signal est de moins en moins utilisé car aujourd'hui on privilégie la circulation des tramway dans des voies ou bandes réservées.

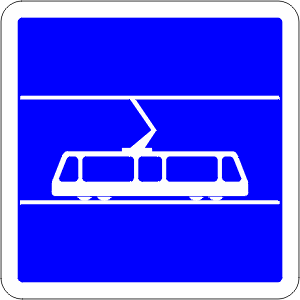

Signal d’indication :
Voie de tramway
En revanche, ce panneau n'indique pas un arrêt de tramways, mais une voie de tramways que je pourrai traverser (à condition de céder le passage).
​
Ce signal est en général précédé par le panneau
NE PAS CONFONDRE AVEC LE SIGNAL SUIVANT :
2.5 Sens unique :
Signal d’indication : Voie à sens unique
Ce panneau indique que la chaussée ou la route/rue est à sens unique.
Il est interdit de faire demi-tour : =
​
​
En règle générale, l’autre extrémité de cette chaussée est marqué par le signal suivant :
NE PAS CONFONDRE ET !
2.6 Voies sans issues et/ou impasses :

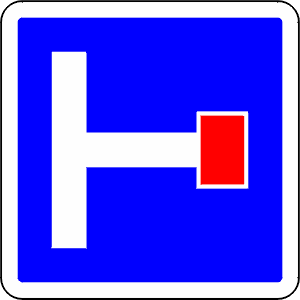

Signaux d’indications : Voie sans issue ou " impasse "
Ces panneaux indiquent une impasse ; une rue (forcément à double sens) qui ne débouche sur aucune autre.
Dans certains cas, une impasse pour les véhicules à moteur possède une issue réservée aux piétons ou aux cyclistes. Une silhouette ajoutée au panneau l'indique.
Signal de présignalisation : Voie sans issue ou " impasse " à droite
Ne pas confondre et !
Il n'est pas interdit de circuler dans une impasse.
2.7 Passage étroit :
Signal d’indication : Priorité par rapport à la circulation venant en sens inverse
Ce panneau est mis en place en présence d'un passage étroit. Il m'informe que la route est à double sens de circulation, mais les usagers arrivant en sens inverse devraient me laisser passer. Si ce n'est pas le cas, je ne force pas le passage (abus de priorité).
Dans l'autre sens, les usagers rencontrent un panneau les obligeant à céder le passage en face.
2.8 Passage pour piétons :

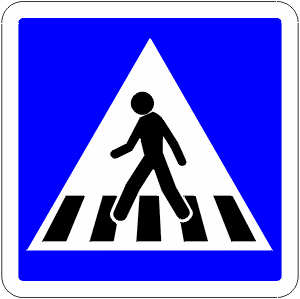

Signal de position : passage pour piétons
Ce panneau indique la proximité ( position ) d'un passage pour piétons.
​
En cas de passage pour piétons surélevé, ce signal sera accompagné par un panonceau :
Ce signal est généralement précédé par le panneau
2.9 Dispositif de ralentissement :
Signal de position : Dispositif ralentisseur
Ce panneau indique la proximité d'un ralentisseur de type "dos d'âne".
Si je rencontre ce panneau, c'est que la vitesse est limitée à 30 km/h maximum.
=
Les ralentisseurs sont des surélévations de chaussée ne devant pas dépasser 10 cm de hauteur, devant occuper la largeur totale de la chaussée et dont la longueur du « plateau » doit être comprise entre 2,5 et 4 m de long. D’autres aménagements sont utilisés pour modérer la vitesse : soit des surélévations de chaussée (plateaux et coussins), soit des bandes transversales (bandes rugueuses ou sonores, vibreurs), soit des déviations de trajectoire (chicanes) ou des rétrécissements de chaussée (écluses).
Ralentisseur de type "dos d'âne"
Ralentisseur de type "plateau"
Ralentisseur de type "coussin berlinois"
Ce signal est généralement précédé par le panneau
2.10 Tunnel :
Signal d’indication : Entrée dans un tunnel
Il interdit également de faire demi-tour.
Il est interdit de s’arrêter et de stationner en dehors des emplacements d’arrêt d’urgence , sauf cas de nécessité (panne, malaise d'un passager...).
Il impose aux conducteurs d'allumer les feux de croisement.
Signal d’indication : Sortie d'un tunnel
Ce panneau indique la sortie d'un tunnel.
Il met fin aux conditions de circulation précédentes.
=
+
+
2.11 Emplacement d'arrêt d'urgence ( refuge ) :
Emplacement d'arrêt d'urgence
Ce panneau indique un emplacement d'arrêt d'urgence. Il peut être utilisé en cas de problème mécanique ou de malaise d'un passager.
A ne pas confondre avec un emplacement pour stationner.
Ces refuges situés dans les tunnels et le long d’une bande d’arrêt d’urgence ne peuvent être utilisés que pour un arrêt en cas de nécessité absolue
2.12 Péages :
Signaux d’indication liés aux péages...
Ces panneaux concernent les péages. Si je suis à l'entrée d'une section payante, ils m'informent que je devrai prendre un ticket (sauf si je suis abonné au télépéage) ou quels sont les moyens de paiement acceptés si je quitte la section payante.
Les voies concernées par le télépéage sont signalées par un symbole orange.
Borne de retrait de ticket de péage
( entrée d’autoroute )
Paiement auprès d’un péagiste
( entrée ou sortie d'autoroute )
Paiement automatique en espèce : par pièces de monnaie et/ou billet
Paiement automatique par carte bancaire
Paiement par abonnement "télépéage",
la voie est réservée aux usagers abonnées
( entrée et sortie d'autoroute )
Paiement par abonnement
( ancienne signalisation )
Présignalisation d’une route ou autoroute à péage
Présignalisation d’une gare de péage permettant le retrait d’un ticket, ou le paiement du péage.
Présignalisation du paiement du péage.
2.13 Risques incendies :
Signal d’indication : risques d'incendies...
Ce panneau indique que je suis dans une zone où le risque d'incendie est élevé. Pour les automobilistes, il concerne surtout les usagers qui feraient preuve d'incivilité et d'inconscience en jetant un mégot par la fenêtre.
2.14 État et ouverture de la route :
Signal d’indication : Praticabilité d'une route.
Ces panneaux m'informent sur l'état de la route lié aux intempéries (neige et verglas).
Il m'indique si la route est praticable, jusqu'où elle l'est, et à quelles conditions je peux rejoindre les destinations mentionnées.
Je ne m'engage pas vers une destination où des équipements spéciaux sont mentionnés si ma voiture n'en est pas équipée ou si je ne les ai pas à bord. Ils seront obligatoires !
2.15 Limitations de vitesse :
Signal d’indication : Limitations de vitesse en vigueur dans le pays
Ce panneau, implanté aux frontières, près des ports et des aéroports, indique aux étrangers quelles sont les limitations en vigueur dans le pays selon le réseau emprunté.
Signal d’indication : Limitations de vitesse en vigueur sur l'autoroute
Ce panneau rappelle les limitations de vitesse sur le réseau où je circule. Ici, sur l'autoroute.
Signaux d’indication : Entrée dans une zone où la vitesse est contrôlée
Ces panneaux indiquent que j'entre dans une zone où la vitesse est contrôlée (lorsque la vitesse est rappelée sur le panneau), ou susceptible d'être contrôlée (lorsque le panneau est complété d'un panonceau d'étendue).
Ces panneaux indique la présence de radars automatiques ou de contrôles fréquents.
​
Le panneau de droite indique que dans cette zone où la vitesse est contrôlée, la nature du véhicule est prise en compte.
2.16 Distances de sécurité à respecter :
Signaux de rappels de l'obligation de maintenir un intervalle minimum avec le véhicule qui précède.
Il m'indique que cet intervalle sera respecté si je laisse l'équivalent de 2 lignes de la bande d'arrêt d'urgence.
2.17 Affectation des voies :
2.17.1 Conditions de circulation par voies :
Signaux d’indication des conditions particulières de circulation par voie sur la route suivie
Ces panneaux m'indiquent comment sont réparties les voies de circulation.
Ces panneaux m'informent que je circule dans une rue à sens unique, mais que selon le panneau rencontré, des cyclistes (et seulement des cyclistes) ou des bus (et seulement des bus) peuvent arriver en sens inverse.Je peux aussi trouver ce type de panneau à une intersection pour m'avertir que des cyclistes (et uniquement des cyclistes) peuvent arriver de ma gauche...
Voie(s) interdite(s) à certains usagers :
Ici, il y a 2 voies dans mon sens de circulation et les véhicules de transport de marchandises doivent circuler dans la voie de droite uniquement.
Limitations de vitesse selon les voies de circulation.
Ici, la voie de gauche est limitée à 90 km/h et la voie de droite à 70.
Chaussée à double sens dont le sens opposé est exclusivement autorisé à la circulation des autobus.
Chaussée à double sens dont le sens opposé est exclusivement autorisé à la circulation des cycles.
Le sens opposé est réservé à la circulation des cyclistes. Ils peuvent bien sûr circuler aussi dans mon sens de circulation.
2.17.2 Répartition des voies de circulation :
Panneaux d'indication de répartition des voies de circulation.
Attention : lorsqu'une flèche est légèrement oblique, cela indique une voie réservée aux changements de direction (et non pour dépasser !).
Panneau d'affectation de direction(s) par voie(s) :
si voie de droite permet de rester sur ma direction initiale, la voie de gauche est réservée aux usagers tournant à gauche.
créneau de dépassement
à 2 fois 2 voies
Créneau de dépassement
sur route à 3 voies
Créneau de dépassement
en sens inverse, sur route à 3 voies
Ces panneaux indiquent une modification du nombre de voies dans mon sens de circulation.
2.17.3 Modification du nombre de voies de circulation :
Réduction du nombre de voie
( Fin d’un créneau de dépassement )
Réduction du nombre de voies
sur routes à chaussées séparées

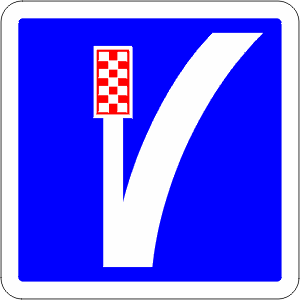

2.18 Voie de détresse :
Panneaux d'indication : Voie de détresse
Ces panneaux indiquent une voie de détresse, du côté droit ou du côté gauche. Ne pas confondre une voie de détresse avec une voie sans issue, une bande d'arrêt d'urgence ou un emplacement pour stationner !
Une voie de détresse est destinée à stopper sans trop de dommages un véhicule dont les freins seraient défaillants. On les rencontre dans les longues descentes. Elle se termine par un grand bac à graviers.
2.19 Indications pour la voie transversale :
Conditions particulières de circulation sur la route transversale
​
Exemple : Ce panneau m'informe que je vais rapidement rencontrer un passage à niveau si je vais dans la direction concernée.
2.20 Zone piétonne :
Panneaux d'indications : Entrée et Sortie d'une aire ( ou voie ) piétonne
​
Ce panneau m'indique l'entrée d'une zone piétonne. Seuls quelques véhicules de services sont habilités à y entrer.
Certaines rues sont qualifiées de "ZONE PIÉTONNE" uniquement à certaines heures. Dans ce cas, un panonceau le précise.
3 - Signalisation d'indications
de confort et de services
Les panneaux d’indication de confort concernent des indications utiles à tous les usagers de de route et peuvent indiquer :
- Des équipements de confort : installations accessibles aux personnes à mobilité réduite, restaurant, aire de pique-nique, toilettes…
- Des équipements touristiques : Point d’information, camping…
- Des équipements d’entretien : vidange, atelier d’entretien des véhicules, point de gonflage des pneus…
- Des équipements de secours : poste de secours, poste d’appel d’urgence…
3.1 Services liés à l' hébergement :
Ces panneaux indiquent des services liés à l'hébergement : terrain de camping pour les tentes, caravanes et camping-cars, auberge de jeunesse, chambre d'hôtes, gîtes, ou hôtel ouvert 7 jours sur 7...
Terrain de camping pour tentes
Terrain de camping pour tentes, etc...
( caravanes et autocaravanes )
Chambre d’hôte ou gite
Terrain de camping pour caravanes et autocaravanes
Auberge de jeunesse
Hôtel ou motel ouvert 7j/7j
3.2 Services aux personnes :
Ces panneaux indiquent des services aux personnes : emplacement pour pique-nique, toilettes, installations pour les personnes à mobilité réduite, restaurant ouvert 7 jours sur 7, débit de boissons, téléphone public (à ne pas confondre avec le panneau comportant la mention "S.O.S.", qui indique un poste d'appel d'urgence)...
Emplacement ou aire de pique-nique
Installations accessibles pour personnes à mobilité réduite
Débit de boisson ou cafétéria
ouvert 7j/7j
Toilettes ouvertes au public
Cabine téléphonique publique
.png)
Restaurant ouvert 7j/7j
Distributeur de billets de banque
3.3 Activités de loisirs :
Ces panneaux indiquent des activités de loisirs : le départ d'un sentier de randonnée, de ski de fond, une cale pour la mise à l'eau de petites embarcations, des remontées mécaniques, des jeux d'enfants, un point de détente, un point de vue, ou encore des informations liées aux activités touristiques ou autres.
Point de détente
Jeux d’enfants
.jpg)
Gare de téléphérique
Emplacement de mise à l’eau d’embarcations légères
.jpg)
Informations relatives aux services ou activités touristiques
Point de départ d’un itinéraire pédestre
.png)
Point de départ d’un circuit
de ski de fond
Point de départ d’un télésiège
ou d’une télécabine
.jpg)
Point de vue
.jpg)
Installations ou services divers
( ici, accès à des produits régionaux )
3.4 Services pour véhicules :
Ces panneaux indiquent des services liés au véhicule : vente de carburant, station de gonflage, poste de dépannage, ou station de vidange des eaux usées pour les caravanes et les camping-cars.
Postes de distribution de carburant
ouvert 7j/7j et 24h/24h
Atelier d’entretien des véhicules
Point de gonflage gratuit
Station de vidange pour caravanes, autocaravanes et cars
3.5 Relais vers d'autres moyens de transport :
Ces panneaux indiquent des relais vers d'autres moyens de transport : gare auto/train, embarcadère, parking surveillé, parking-relais (situé à proximité de lignes de bus, trains, tramways...), parking réservés au covoiturage ou à l'autopartage...
Gare auto train
Embarcadère pour ferry
.png)
Parc de stationnement pour véhicules en autopartage
.png)
Parc de stationnement
sous vidéo surveillance
Parking relais
Parking de covoiturage
4 - Signalisation d'indications relatives aux secours et à la sécurité
Ces panneaux indiquent des informations liées au secours : un moyen de lutte contre un début d'incendie (extincteurs généralement), un poste de secours, un poste d'appel d'urgence (à privilégier plutôt que d'appeler depuis un téléphone portable), ou une issue de secours (à droite ou à gauche, selon le panneau)…
Services utiles : radio info-routes
Fréquence d’émission d’une radio dédiée aux informations sur la circulation routière et l’état des routes
Poste d’appel d’urgence
ne pas confondre avec
Jalonnement d'un poste d'appel d'urgence vers la droite
Moyen de lutte contre l’incendie
Ici, des extincteurs sont mis gratuitement à votre disposition en cas de nécessité
Poste de secours
.png)
Issue de secours
vers la droite
_gif.gif)
Issue de secours
vers la gauche
Jalonnement piétonnier d’une issue
de secours vers la gauche
5 - Signalisation d'indications de localisation

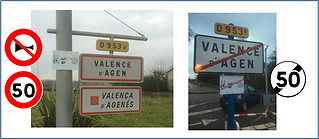

Entrée d'agglomération
Cours d'eau ( ruisseau, rivière, canal.... )
Sortie
d'agglomération
Lieu dit ( ou forêt... )
Autres lieux
Itinéraire touristique
Je ne dois pas confondre une entrée d'agglomération, qui limite entre autres la vitesse à 50 km/h et interdit l'usage du klaxon (sauf en cas de danger immédiat)...
…Et l'entrée d'un lieu-dit, où la vitesse n'est pas limitée systématiquement.
Cependant, je ne perds pas de vue qu'il y a souvent des habitations à proximité, donc des piétons. J'adapte donc ma vitesse à la situation et je limite l'usage du klaxon.
Panneau indiquant un lieu-dit et la proximité d'un cours d'eau. Ce dernier est reconnaissable à son symbole représentant des vaguelettes.
Cours d'eau ( ruisseau, rivière, canal.... )
Exemple : panneau localisant une aire de repos sur l'autoroute.
Autres lieux
Les règles de circulation nationales
.png)
Indication de passage de frontière
A proximité des gares maritimes et des frontières, je trouve des panneaux qui précisent le nom du pays et les principales règles de circulation qui s'y appliquent.
Les parcs nationaux et sites touristiques
Ces panneaux, comportant un ovale dans lequel se trouve un emblème, concernent les parcs nationaux. Ils ont un intérêt essentiellement touristique, comme l'indique la couleur marron (Monument historique, site classé, réserve naturelle, musée...).
Localisation géographique et administrative
Je peux aussi rencontrer des panneaux qui m'informent du nom des départements ou des régions dans lesquelles je circule.
Inscriptions vertes
Les panneaux dont les inscriptions sont vertes ne concernent pas les automobilistes.
6 - Signalisation d'indications temporaires
Rétrécissement de la chaussée par la gauche avec suppression de la voie
Route barrée : La route est « coupée » et la circulation est déviée
Double sens de circulation et affectation des voies : Sur les routes et les routes à chaussée séparées par un terre-plein central, l’importance des travaux obligent parfois à concentrer toute la circulation sur une seule des deux chaussées.
En fonction de la configuration des lieux et de ces nouvelles conditions de circulation, il existe des variantes à cette signalisation temporaire incluant ou non des restrictions à certaines catégories d’usagers
7 - Signification de l'ensemble
des signaux d'indications
( en bref, et sans détails ) :
Cette page est largement inspirée des cours de code de la route proposés par ;
